Viz Connect Studio I/O
Hydra livreaza toata gama de convertoare Viz Connect la comanda.

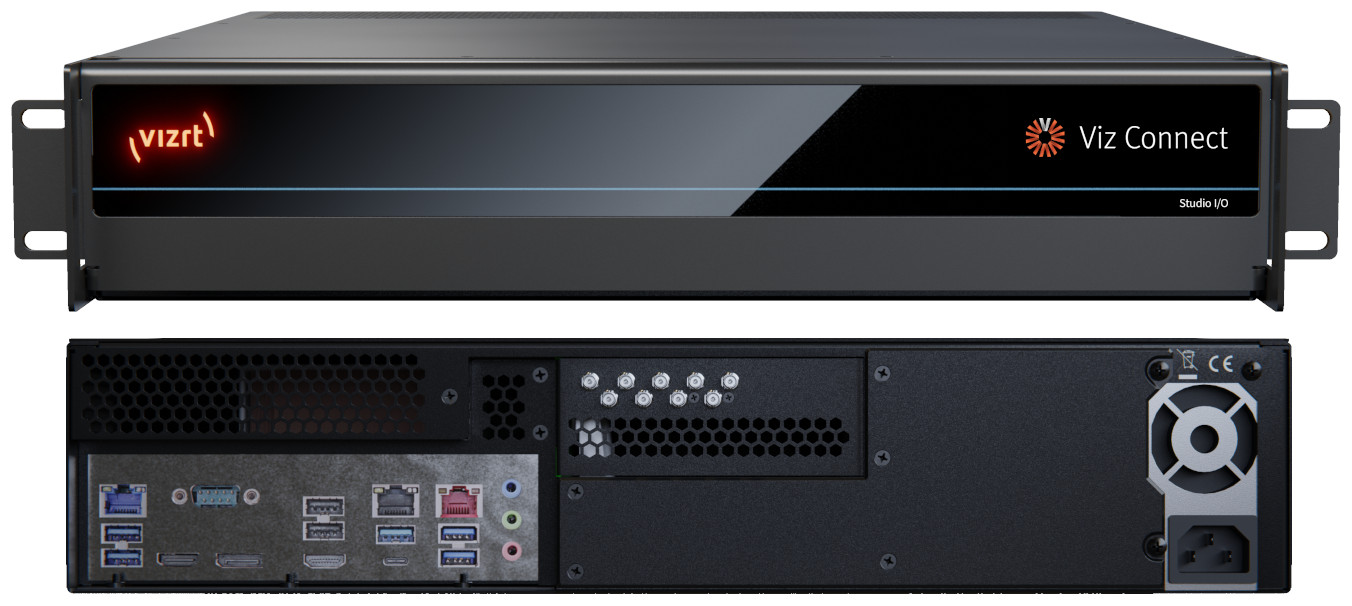

Viz Connect Studio I/O este un echipament de conversie bidirectionala SDI-NDI de mare densitate destinat aplicatiilor de broadcast si studio, flexibil si adaptabil la necesitatile fluxului de lucru, cu gabarit de 2RU.
| Numar mare de canale de conversie si configurare dinamica a intrarilor si iesirilor |
Viz Connect Studio I/O suporta 8 canale bidirectionale HD sau 2 canale UHD in diverse combinatii:
- 8 canale de conversie bidirectionale HD 3G-SDI.
sau
- 2 canale de conversie bidirectionale UHD suportand formatele 12G-SDI, 6G-SDI sau Quad-Link SDI
sau
- 4 canale de conversie bidirectionale HD si 1 canal de conversie bidirectional UHD
Practic, echipamentul suporta toata gama de semnale de la rezolutie SD pana la rezolutie UHD (2160p60).
Toate conversiile se fac la semnale de tip NDI Full Bandwidth care asigura o calitate broadcast a semnalelor convertite.
| Mai multe optiuni pentru sursele video |
Viz Connect Studio I/O poate converti la NDI surse IP precum stream-uri RTMP, RTSP si SRT oferind flexibilitate si adaptabilitate la noi fluxuri de lucru.
Echipamentul accepta si semnale IP provenind de la camerele de tip PTZ de la diversi producatori, precum si de la dispozitive conectate pe USB (camere web).
| Capabiliti de procesare video si audio pentru fiecare canal de conversie in parte |
Fiecare canal suporta procesare video de tip ProcAmp, corectie de culoare, reglaj al balansului de alb (in configuratie individuala sau multi-camera), Video Delay si etaj de Frame-sync cu sincronizare la semnalul de referinta local (Black Burst sau NDI Genlock).
Pentru semnale video de rezolutie SD si HD, fiecare canal de conversie suporta up/down conversie SD/HD si cross-conversie de standard intre formatele HD.
Procesarea video interna este de tip YCbCr + Alpha cu esantionare 4:2:2:4.

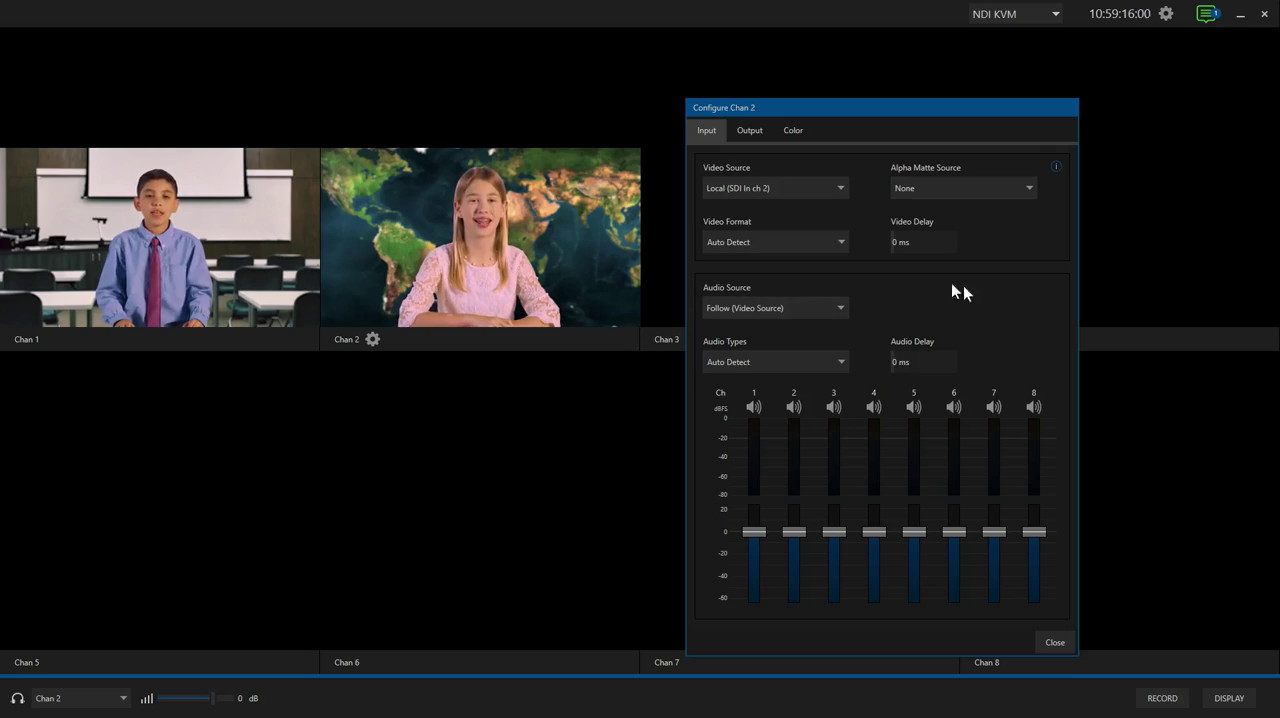

Pe partea audio, fiecare canal de conversie suporta 8 canale audio embedded (SDI) cu reglaj individual de nivel.
Se pot utiliza surse audio externe de tip IP (Dante, AES 67, NDI audio) si surse audio de la dispozitive audio suplimentare conectate via USB utilizand driver-ele WDM si ASIO.
Sistemul suporta routare audio, reglaj audio multicanal, audio delay. Se poate configura numarul de canale audio de iesire dupa conversie (2/4/6/8/16).
| Capabiliti Alpha Channel |

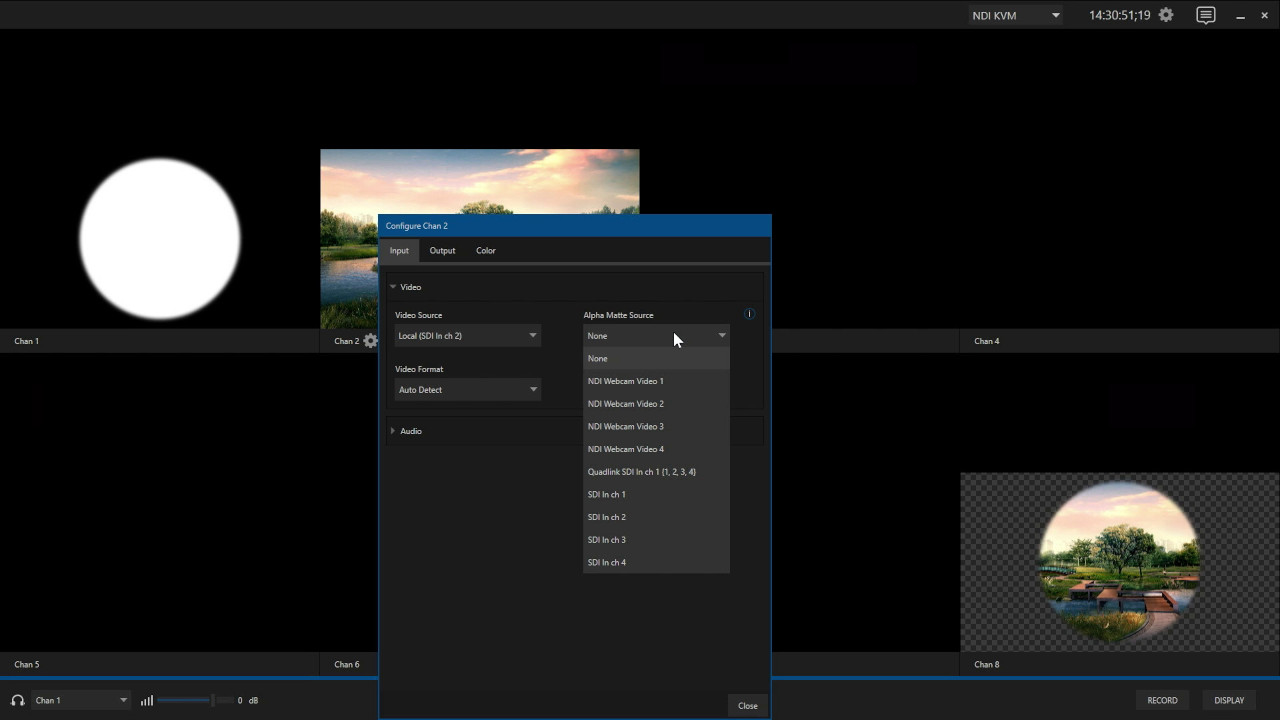

Canalele de conversie pot fi grupate in perechi Fill + Key pentru inter-operabilitatea cu sisteme de grafica terte (conversii atat de la SDI la NDI cat si viceversa). Astfel, o masina de grafica clasica cu iesiri SDI poate fi integrata si intr-o infrastructura bazata pe NDI.
Acest lucru este posibil datorita faptului ca standardul NDI suporta nativ Alpha Channel.
| Canale de inregistrare si capabilitate de redare clipuri video |

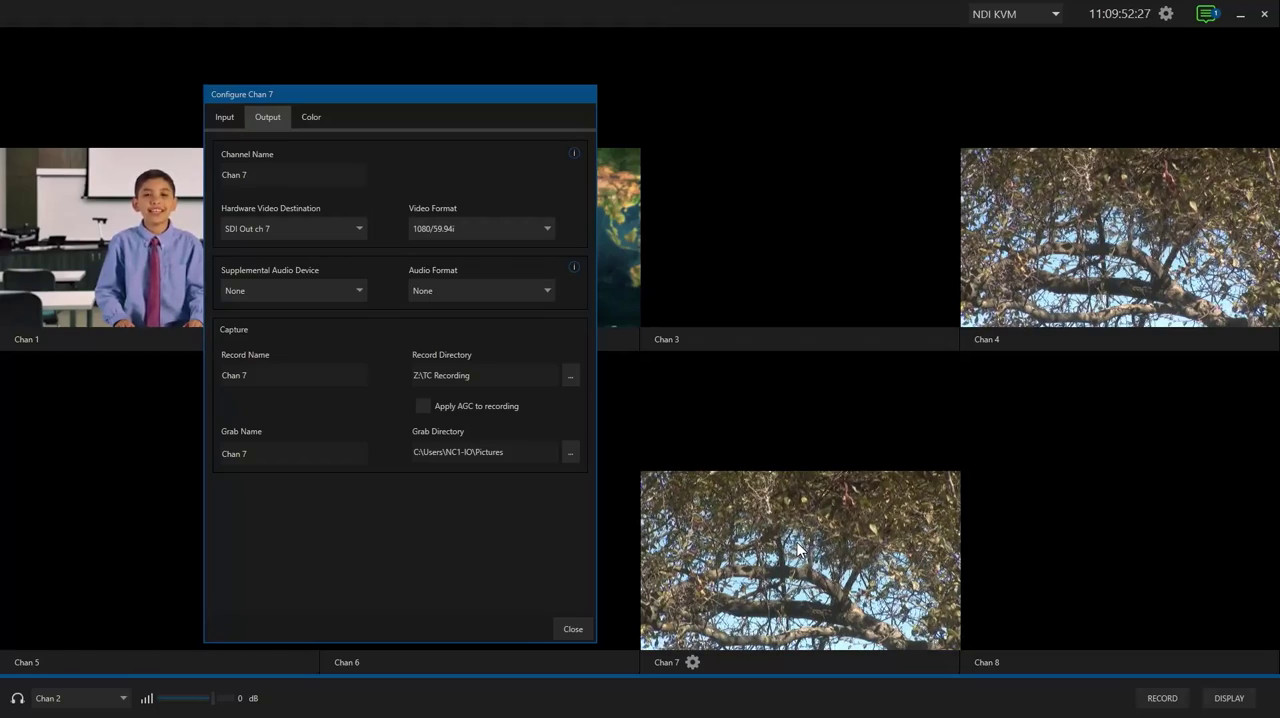

Viz Connect Studio I/O dispune de 8 canale de inregistrare HD (respectiv 2 canale de inregistrare UHD), cate unul pentru fiecare canal de conversie in parte.
Inregistrarea se face utilizand codec-ul nativ NDI SpeedHQ care suporta capabilitatea de Growing Files daca este utilizat in editorul Adobe Premiere. Formatul de fisier este .ndi sau .mov.
Inregistrarea se face pe un sistem de stocare extern care poate sa fie un dispozitiv USB sau un sistem de stocare NAS.

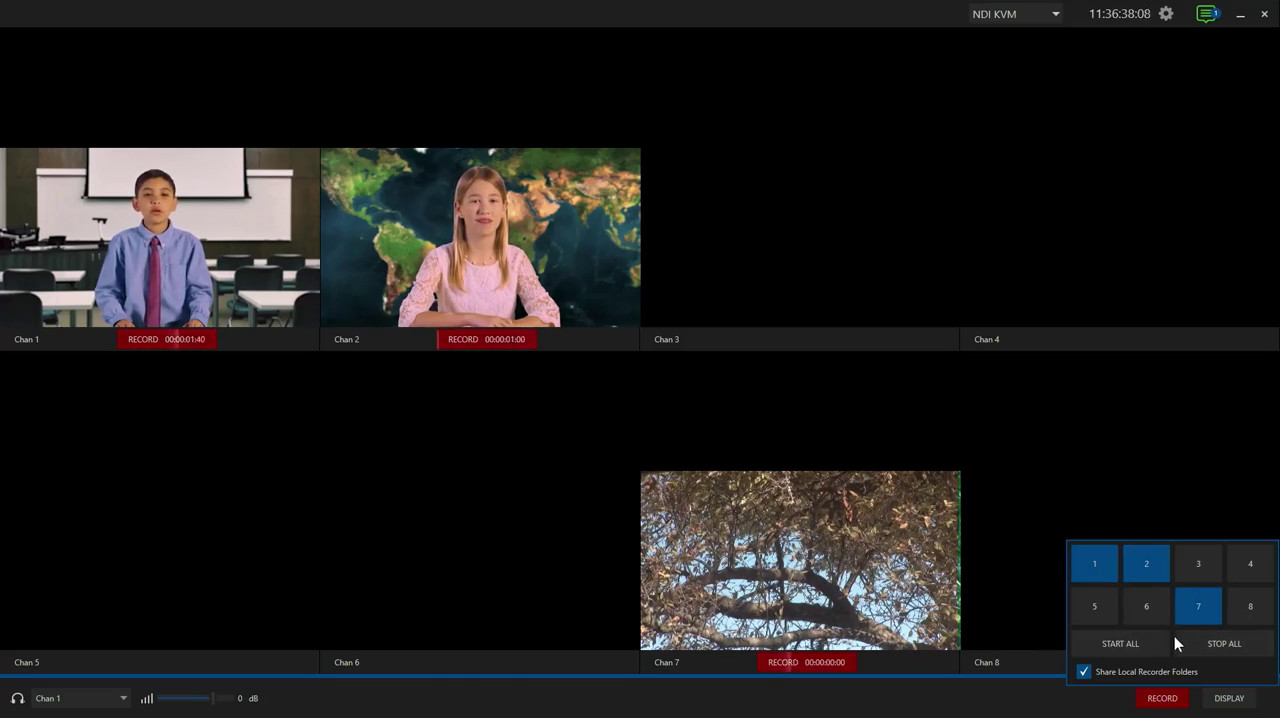

Inregistrarea poate fi efectuata individual pe fiecare canal in parte sau simultan pe toate canalele si poate utiliza timecode LTC (din sursa externa) sau timecode VITC.
De retinut ca inregistrarea se poate face utilizand numai surse externe de tip SDI.

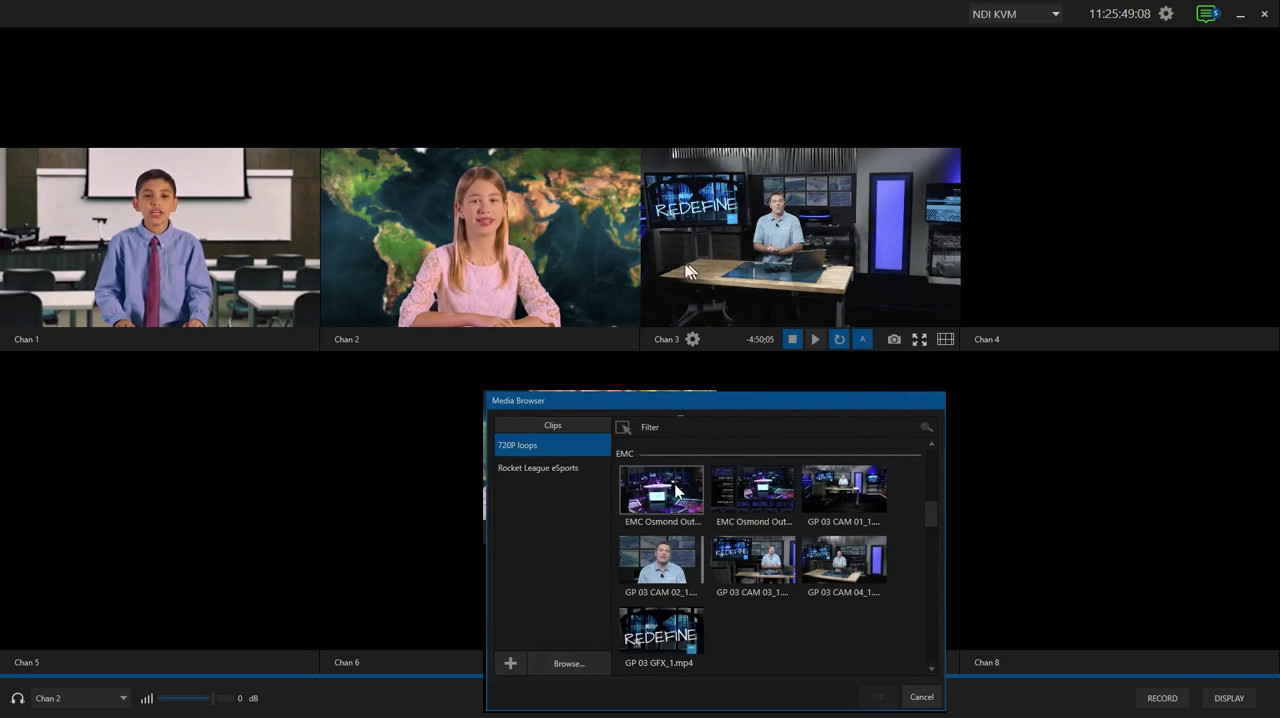

Fiecare canal de inregistrare poate efectua si redare, nu numai a materialelor inregistrate, ci si a celor importate, suportand o multitudine de codec-uri video (AVI, DV, DVCPro, DVCProHD, FLV, F4V, H.263, H.264, MOV, MKV, MJPEG, MPEG, MP4, WMV, WebM).
Functia de redare are si posibilitate de Autoplay, daca Connect Studio I/O este utilizat impreuna cu un sistem de productie video Tricaster. Pe magistrala de mixer principal a lui Tricaster, cand sursa video este comutata in Program, canalul din Connect Studio I/O intra automat in regim de redare. Cand aceeasi sursa este comutata in Preview, redarea este oprita automat.
| Multitudine de Layout-uri predefinite pentru monitorizare |

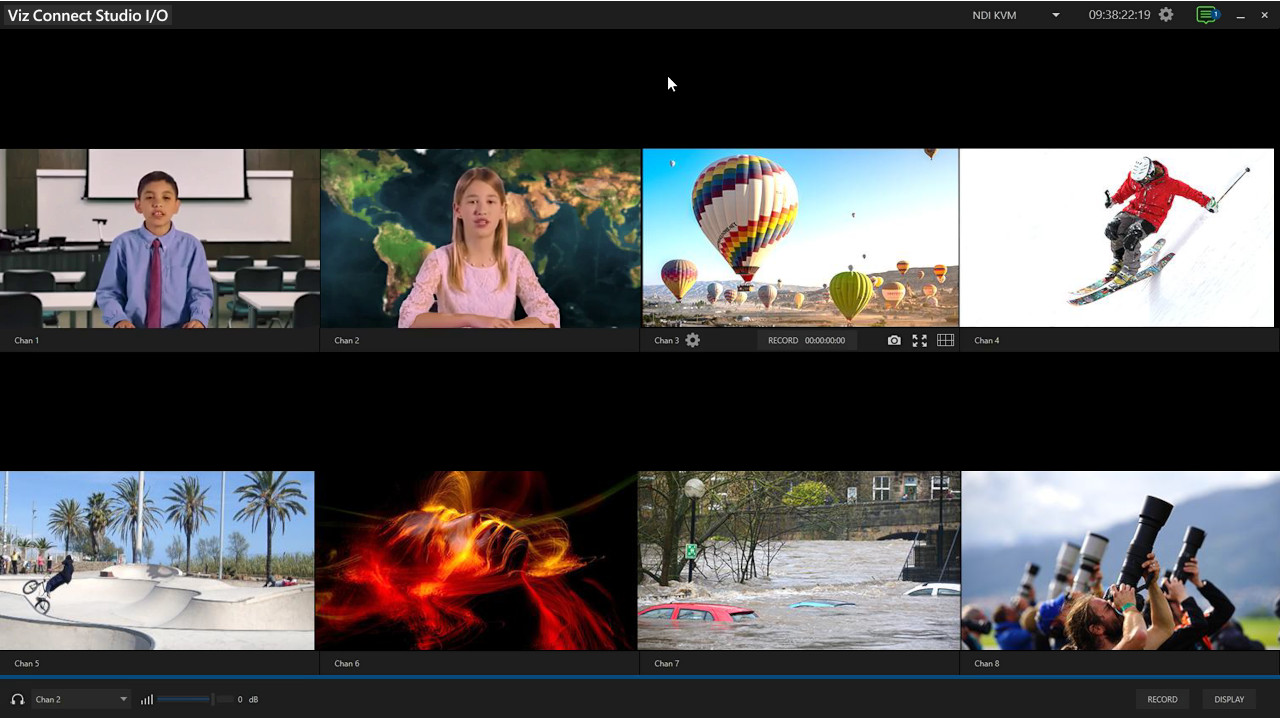

Intefata grafica de lucru a lui Viz Connect Studio I/O ofera monitorizarea simultana a semnalelor de intrare, cu posibilitatea de utilizare de Layout-uri predefinite in functie de fluxul de lucru necesar. Echipamentul dispune de 2 iesiri suplimentare de multiviewer in care se pot vizualiza sursele video utilizand Layout-uri sau afisandu-le Fullscreen. Iesirile suplimentare de multiviewer sunt duplicate si ca semnale IP NDI care sunt disponibile a fi preluate si utilizate oriunde in reteaua NDI.
| Monitorizare avansata a semnalului fiecarui canal de conversie si capabilitati de semnalizare |
Fiecare semnal monitorizat in fereastra de PIP a multiviewer-ului dispune de indicatare de tip VU-metru audio, masti de tip Overlay care pot fi suprapuse peste semnalul video monitorizat (Safe Zones, Center Cross, Checkerboard).

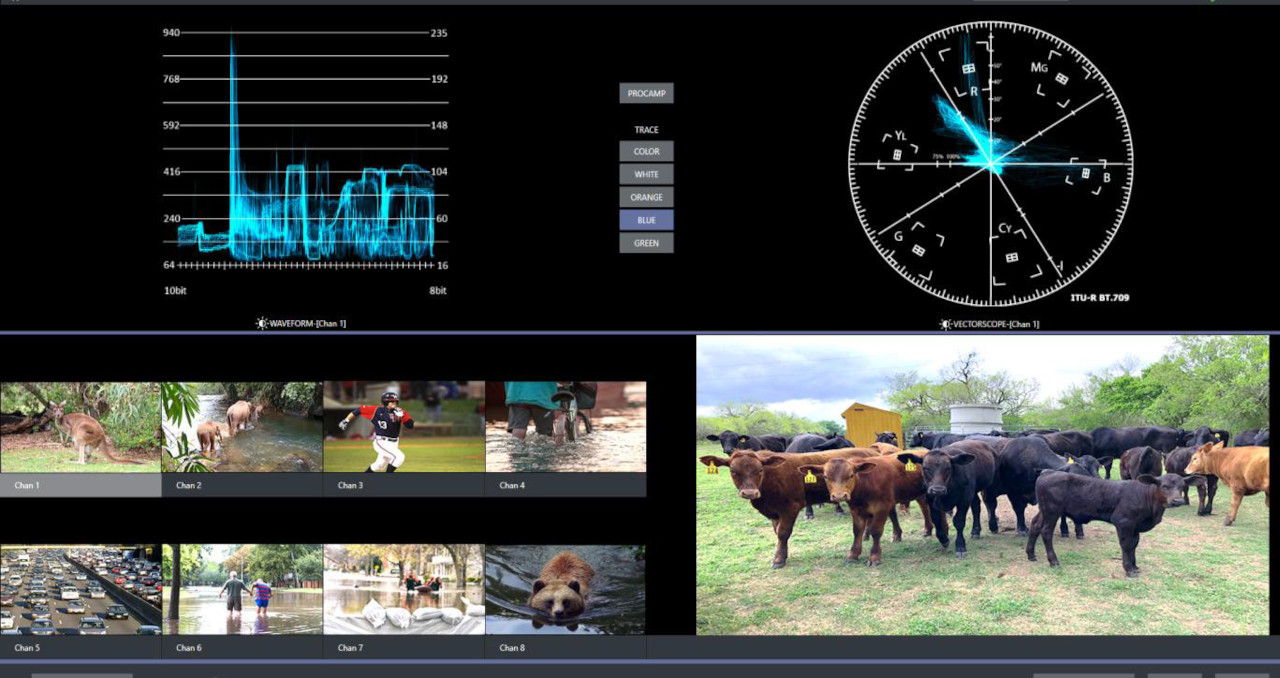

Semnalele video pot fi analizate cu monitor de forma de unda si vectorscop pentru calibrare si asigurarea conformitatii.
Echipamentul suporta nativ protocolul NDI Tally pentru semnalizarea surselor aflate in Program si Preview, astfel ca la utilizarea semnalelor provenite de la Viz Connect Studio I/O in sistemele de productie Tricaster, la apasarea surselor pe magistrala principala de mixer pe randurile de Program sau Preview, sursele vor avea semnalizare rosie sau verde in interfata grafica a lui Connect Studio I/O.
| Control de la distanta |
Echipamentul poate fi controlat de la distanta prin 2 metode:
- utilizand tehnologia NDI-KVM, controlul aparatului poate fi preluat pe orice PC conectat la reteaua NDI
- utilizand interfata web
Ambele metode de acces pot fi utilizate simultan.
Exemple cu interfata grafica de lucru
Viz Connect Studio I/O este o solutie performanta pentru interconectarea tehnologiilor, conversia video si extinderea fluxurilor de lucru. Folosind functionalitati versatile, de la conversie video NDI, SDI la IP si interoperabilitate IP, procesand semnale de la rezolutii SD pana la UHD, Viz Connect Studio I/O ofera flexibilitatea de care au nevoie studiourile, facilitatille sau infrastructurile de broadcast sau media - nu doar pentru nevoile lor de productie actuale, ci si pentru cele viitoare.
