Importanta intrarilor si iesirilor audio disponibile pe panourile Tricaster Flex si Tricaster Flex Dual

Hydra livreaza toata gama de panouri de control pentru Tricaster la comanda.

Daca aveti intrebari - click aici

Panourile de control Tricaster Flex si Tricaster Flex Dual utilizeaza pentru control protocolul NDI.

Acest fapt ofera mai multe avantaje, unul dintre ele fiind monitorizarea si injectia de semnale audio direct la nivelul consolei. Aceste capabilitati ajuta semnificativ in urmatoarele scenarii:

- atunci cand panoul de control se afla la 100-200 metri fata de unitatea Tricaster, se poate face monitorizarea oricarei surse audio din Tricaster prin conectarea castilor direct la iesirea de casti a panoului de control - fara cablari suplimentare pentru audio

- atunci cand panoul controleaza o instanta software aflata in Cloud, aceasta este cea mai simpla si eleganta modalitate pentru a monitoriza semnale audio din Tricaster-ul aflat in Cloud

- panoul de control poate prelua pana la 2 surse stereo analogice (aflate in aceeasi locatie fizica cu panoul) pe care le transforma in surse audio NDI, surse care pot fi apoi utilizate atat de Tricaster, cat si de alte echipamente conectate in reteaua NDI

- acelasi panou are intrari de microfon si de Takback utilizabile in Tricaster (intrarea de Talkback fiind utilizata de aplicatiile de Meeting precum Zoom sau Teams cu care Tricaster are integrare nativa)

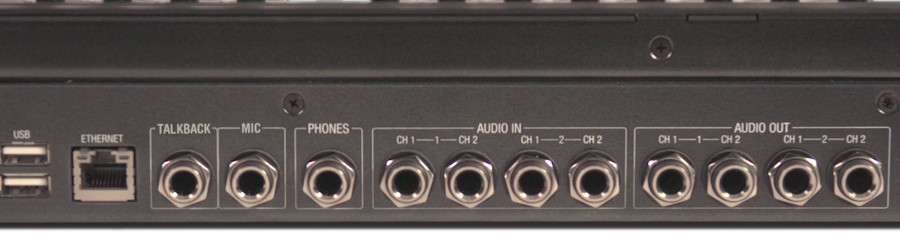

Ambele tipuri de panouri de control (Flex si Flex Dual) sunt identice din punct de vedere al conectivitatii:
- 2 perechi intrari audio balansate (4x jack stereo 1/4") cu nivel de linie
- 2 perechi iesiri audio balansate (4x jack stereo 1/4") cu nivel de linie
- 1 iesire audio stereo (jack 1/4") pentru casti
- 1 intrare audio mono balansata (jack 1/4") pentru Talkback
- 1 intrare audio mono balansata (jack 1/4") pentru microfon

Panoul (Flex sau Flex Dual) converteste sursele audio analogice in semnale audio NDI care apoi sunt utilizate in Tricaster sau de catre echipamente NDI conectate in retea.

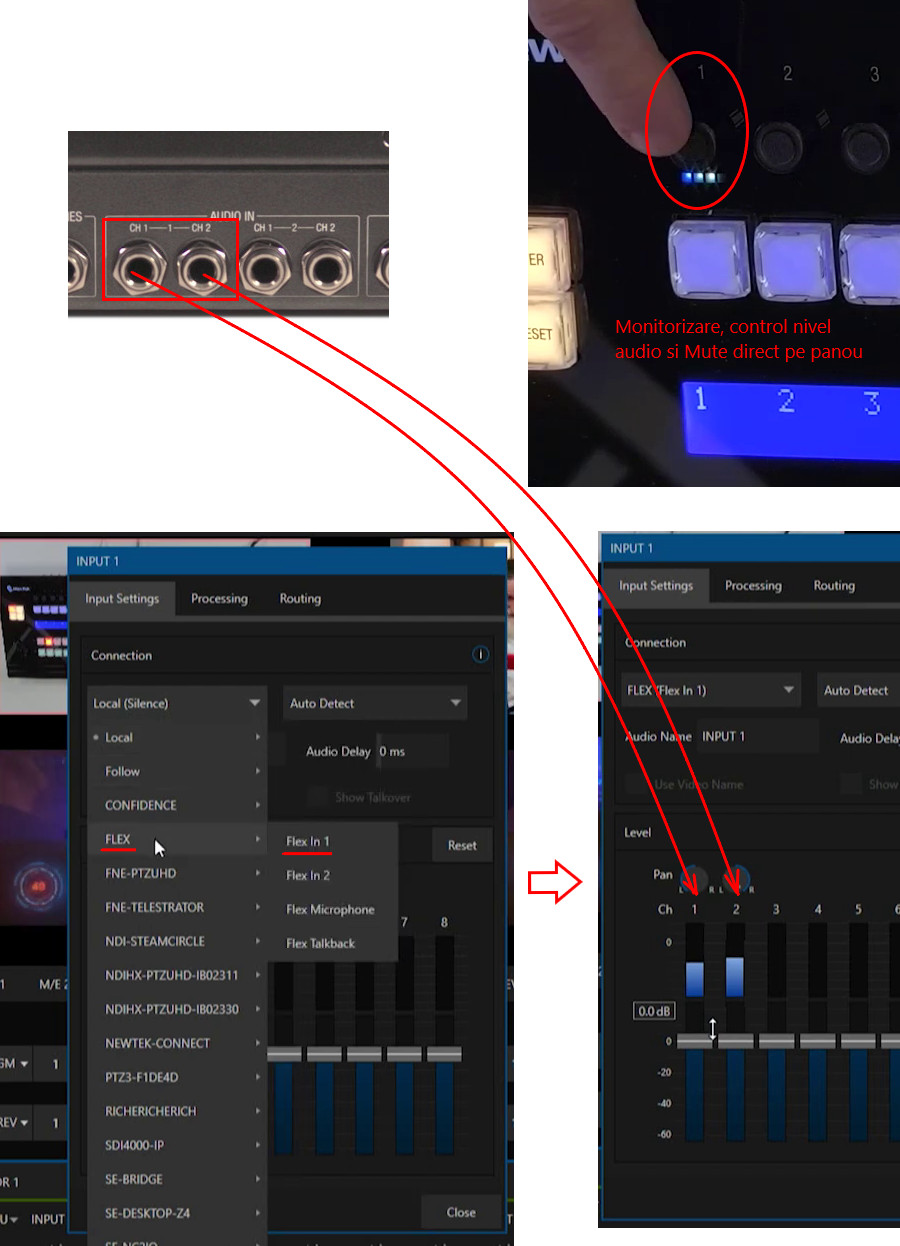

Cele 2 semnale audio analogice pot fi selectate pe oricare din intrarile mixerului audio din Tricaster (in exemplul de mai jos este utilizata intrarea 1 a mixerului din Tricaster).

Intrarea primului semnal audio poarta denumirea “Flex In 1” si se regaseste printre sursele NDI din retea (fiindca este convertit la NDI chiar de catre panoul de control):

Selectia si controlul pentru intrarea audio 2 se face in mod similar: se conecteaza semnalul la intrarea respectiva a panoului de control si se selecteaza intrarea in meniul lui Tricaster ca mai sus (Flex In 2).

Se procedeaza similar ca la intrarile audio, in cazul de fata selectand intrarea Flex Microphone ca in meniul de mai sus.

Intrarea de Taklback este utilizata in fluxurile de lucru in care Tricaster foloseste surse video si audio din aplicatiile de Meeting (prin intermediul intrarii de Talkback operatorul de Tricaster poate conversa cu interlocutorii aflati in sesiunea de Meeting respectiva).
In mod similar, se selecteaza intrarea Flex Taklback ca in meniul de mai sus.

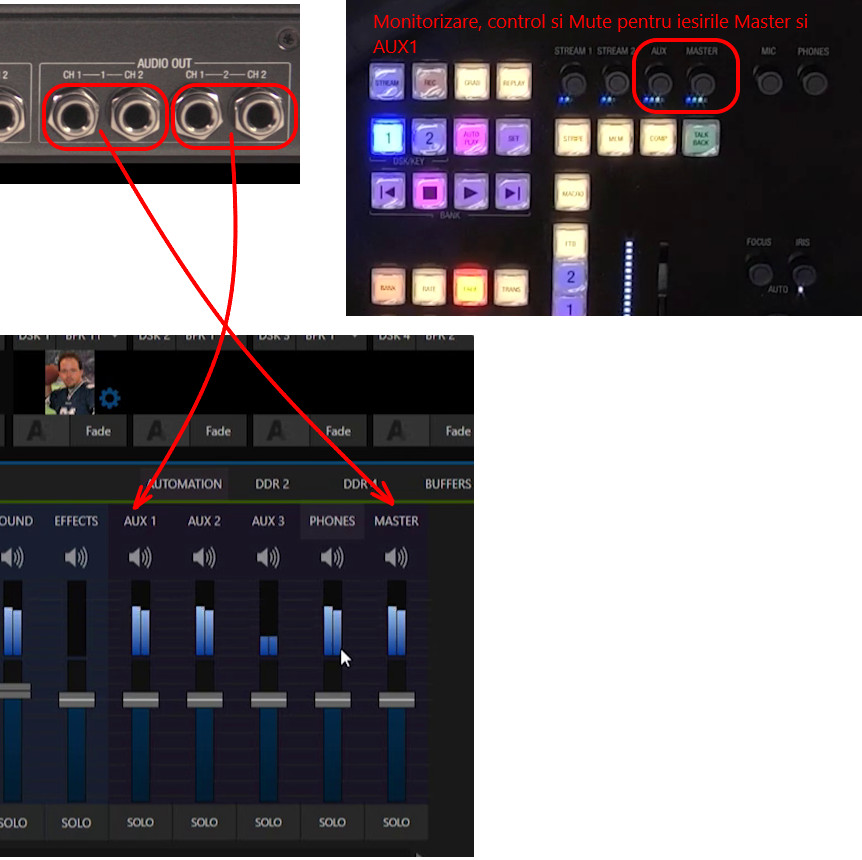

Cele 2 iesiri audio sunt dedicate iesirilor audio Master si Aux 1 ale lui Tricaster:

De retinut
Panourile Flex si Flex Dual permit monitorizarea surselor audio si injectia lor in Tricaster la distante foarte mari de acesta fara a fi necesara cablare suplimentara.
Aceste capabilitati sunt posibile datorita protocolulului NDI utilizat nativ de catre panouri, atat pentru control cat si pentru monitorizare.

Cateva exemple de aplicatii:
- monitorizare audio la sute de metri de Tricaster
- monitorizarea si controlul unei instante de Tricaster aflata in Cloud
- luand ca exemplu doua locatii distincte (A si B), fiecare dispunand de cate un panou care controleaza acelasi Tricaster, se pot monitoriza semnale audio prezente in locatia A de catre locatia B simultan cu monitorizare de  semnale audio prezente in locatia B de catre locatia A (fara cablare suplimentara).

Reamintim ca Tricaster furnizeaza pe iesirile de interfata grafica secundare (cele care nu afiseaza interfata GUI de operare) multiviwer-e personalizate cu sursele si destinatiile pe care operatorul are nevoie sa le monitorizeze.
Pentru locatiile aflate la distanta de Tricaster, aceste ecrane de multiviewer pot fi preluate in retea ca semnale NDI si afisate pe ecranul unui PC aflat in imediata vecinatate a panoului de control. In acest fel operatorul poate vedea rezultatul operatiilor sale.
